Индивидуальные катушки зажигания


  • Пожалуйста, авторизуйтесь, чтобы ответить
64 ответов в этой теме

#21 Kombat

Kombat

    user

  • Пользователи
  • Pip
  • 38 сообщений
  • ГородMinsk
  • Машина:BB-8, Euro-r, 4WS

Опубликовано 06 ноября 2018 - 16:09

Схема подключения контроллера:



Вложенный файл  COP-1-5.GIF   54,61 КБ   18 Скачано


  • 0

#22 Kombat

Kombat

    user

  • Пользователи
  • Pip
  • 38 сообщений
  • ГородMinsk
  • Машина:BB-8, Euro-r, 4WS

Опубликовано 07 ноября 2018 - 08:01

Плата даёт одну и ту же задержку сигнала, на любых оборотах. Это проверено по алгоритму программы и потом осциллографом (управляющие сигналы катушек). Если смотерть стробом на ХХ, то метка для трамблера и катушек остается на месте. Значит больше чем на 1 градус зажигание не уходит.


Тут я немного криво написал...
Исправляюсь:

Плата даёт одну и ту же задержку импульса зажигания "по времени", соответственно задержка в шкале градусов зависит от оборотов. Поэтому для высоких оборотов пока что есть только расчетное значение задержки, и измерения на осциллографе. Стробоскопом попробую на оборотах посмотреть. Как минимум нужен строб с регулируемой задержкой, ну и знать уоз, который выставляет мозг.
  • 0

#23 SeregV

SeregV

    user

  • Пользователи
  • Pip
  • 45 сообщений
  • ГородМосква

Опубликовано 08 ноября 2018 - 15:13

Kombat привет! Покупал плату у тебя, проездом был из Мск, вторую обещал купить для друга в РБ но про$#л телефон с номером) Кинь в личку плз.
Цена на плату не конь, результат того стоит (кто бы что не говорил, плата проехала в трамблере 40к, все ок), инструкция для чайников от автора супер!
Бюджет раньше был такой (сейчас - хз): плата 50$, катушки от 7 баяна 2-3 т.рр с фишками или проводкой.
  • 0

#24 Kombat

Kombat

    user

  • Пользователи
  • Pip
  • 38 сообщений
  • ГородMinsk
  • Машина:BB-8, Euro-r, 4WS

Опубликовано 08 ноября 2018 - 18:15

Привет! А я думал, куда ты пропал ) Спасибо за отзыв! см ЛС
  • 0

#25 40918

40918

    Luder

  • Заблокированные
  • PipPip
  • 66 сообщений
  • Машина:BB6 h22a mt

Опубликовано 09 ноября 2018 - 15:12

Нужны отзывы установивших данные комплекты!


  • 0

#26 Жулик

Жулик

    05 region

  • Prelude AutoClub
  • PipPipPip
  • 255 сообщений
  • ГородМахачкала
  • Машина:black 5gen red top

Опубликовано 09 ноября 2018 - 16:40

Я подожду пока Антон Вульг себе поставит, если ему понравиться - тоже задумаюсь.


  • 0
Если гнать - то по встречной, если жить - то насмерть.

#27 VYSTAL

VYSTAL

    user

  • Пользователи
  • Pip
  • 17 сообщений
  • ГородSARCITY
  • Машина:4GEN

Опубликовано 04 декабря 2018 - 17:15

не особо понимаю. Но можно использовать 4х контактные катушки от тойоты()?


  • 0

#28 craz

craz

    Luder

  • Пользователи
  • PipPip
  • 61 сообщений
  • Городspb
  • Машина:bb4turbo

Опубликовано 06 декабря 2018 - 16:10

на счет катух вопрос:

какие уплотнительные кольца ставить на h22, если катухи от к20?

от к-серии не налезают на колодцы...


  • 0

#29 Artsiom

Artsiom

    user

  • Пользователи
  • Pip
  • 33 сообщений
  • ГородМинск
  • Машина:Honda Prelude V

Опубликовано 06 декабря 2018 - 22:49

на счет катух вопрос:

какие уплотнительные кольца ставить на h22, если катухи от к20?

от к-серии не налезают на колодцы...



а ты про какие уплотнительные кольца? у меня катухи от k24 (c аккорда) без проблем встали.


  • 0

#30 craz

craz

    Luder

  • Пользователи
  • PipPip
  • 61 сообщений
  • Городspb
  • Машина:bb4turbo

Опубликовано 07 декабря 2018 - 10:49

пытаюсь подкрепить фото по ссылке: " вам не разрешено использовать такие расширения файлов с изображениями в этом сообществе" )))))))))))



так что текст ))) на катухе есть резиновое кольцо с пазом, которое надевается на шип свечного колодца. так вот на h22 шип больше чем на к20. при этом катухи встают без проблем, но резинка не работает


  • 0

#31 imkerya

imkerya

    Luder

  • Пользователи
  • PipPip
  • 71 сообщений
  • ГородMinsk 017
  • Машина:BB69

Опубликовано 07 декабря 2018 - 13:34

. при этом катухи встают без проблем, но резинка не работает

ну и забей.
слышал что от катушек д серии подбирали, переворачивали, по крайней мере это хондата рекоментует.


  • 0

#32 craz

craz

    Luder

  • Пользователи
  • PipPip
  • 61 сообщений
  • Городspb
  • Машина:bb4turbo

Опубликовано 07 декабря 2018 - 16:53



. при этом катухи встают без проблем, но резинка не работает

ну и забей.
слышал что от катушек д серии подбирали, переворачивали, по крайней мере это хондата рекоментует.





а как ты их поджимаешь, чтобы не выскочили на ухабе?


  • 0

#33 Artsiom

Artsiom

    user

  • Пользователи
  • Pip
  • 33 сообщений
  • ГородМинск
  • Машина:Honda Prelude V

Опубликовано 07 декабря 2018 - 18:55





. при этом катухи встают без проблем, но резинка не работает

ну и забей.
слышал что от катушек д серии подбирали, переворачивали, по крайней мере это хондата рекоментует.





а как ты их поджимаешь, чтобы не выскочили на ухабе?

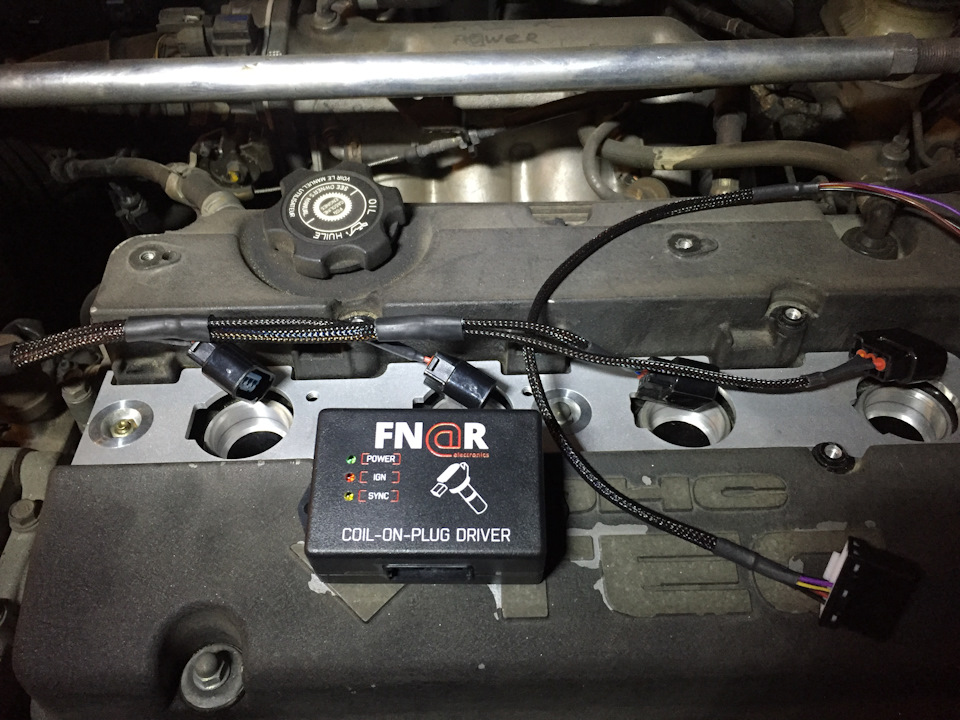

У меня катушки прикручены к вот такой пластине - https://a.d-cd.net/66ed769s-960.jpg,

ее кстати https://hondaprelude...er/223-imkerya/ и делал.


  • 0

#34 Kombat

Kombat

    user

  • Пользователи
  • Pip
  • 38 сообщений
  • ГородMinsk
  • Машина:BB-8, Euro-r, 4WS

Опубликовано 07 декабря 2018 - 19:36

не особо понимаю. Но можно использовать 4х контактные катушки от тойоты()?



А зачем Вам тойотовские катушки? Хондовских мало что-ли? )  С тойотовскими я не проводил никаких испытаний и измерений, поэтому ставить их "просто так" не советую.


  • 0

#35 Kombat

Kombat

    user

  • Пользователи
  • Pip
  • 38 сообщений
  • ГородMinsk
  • Машина:BB-8, Euro-r, 4WS

Опубликовано 07 декабря 2018 - 19:41

пытаюсь подкрепить фото по ссылке: " вам не разрешено использовать такие расширения файлов с изображениями в этом сообществе" )))))))))))



так что текст ))) на катухе есть резиновое кольцо с пазом, которое надевается на шип свечного колодца. так вот на h22 шип больше чем на к20. при этом катухи встают без проблем, но резинка не работает

Уплотнительное кольцо К-катушки конечно не станет на H мотор. Но его функция не крепление катушки, а защита от мусора. Я, например, просто снял эти резинки. Крышка ВВ проводов отлично защищает от грязи. Если кто-то хочет заморочиться, может подобрать подходящие колечки.


  • 0

#36 HotCivic

HotCivic

    user

  • Пользователи
  • Pip
  • 1 сообщений
  • Городг Санкт-Петербург
  • Машина:Honda Civic6Coupe K20R

Опубликовано 28 февраля 2019 - 00:27

Купил, установил на Н22typeR кузов CL1, работает стабильно!

Эластичность и отзывчивость работы двигателя на катушках на высоте!

Резинки от К-катушек снял и положил над катушками под крышку, что бы катушки не прыгали на ухабах.


  • 0

#37 Faiz

Faiz

    Mega luder

  • Пользователи
  • PipPipPip
  • 241 сообщений
  • ГородМосква
  • Машина:Honda prelude

Опубликовано 28 февраля 2019 - 08:40

Купил, установил на Н22typeR кузов CL1, работает стабильно!
Эластичность и отзывчивость работы двигателя на катушках на высоте!
Резинки от К-катушек снял и положил над катушками под крышку, что бы катушки не прыгали на ухабах.

Н22typeR что то новенькое


Отправлено с моего iPhone используя Tapatalk
  • 1

#38 Kombat

Kombat

    user

  • Пользователи
  • Pip
  • 38 сообщений
  • ГородMinsk
  • Машина:BB-8, Euro-r, 4WS

Опубликовано 02 марта 2019 - 18:52

Так как возникают вопросы, как выставить (проверить) момент зажигания на катушках, закину фото:



Вложенный файл  timing.jpg   67,6 КБ   9 Скачано



Разрезаем старый ВВ провод, центральную жилу загибаем, и вставляем в катушку.


  • 0

#39 __6

__6

    Mega luder

  • Пользователи
  • PipPipPip
  • 332 сообщений

Опубликовано 03 марта 2019 - 11:40

Кто побаловался и хочет продать мне плату дешевле закупа? ))

Сообщение изменено: __6, 03 марта 2019 - 11:40.

  • 0

#40 Kombat

Kombat

    user

  • Пользователи
  • Pip
  • 38 сообщений
  • ГородMinsk
  • Машина:BB-8, Euro-r, 4WS

Опубликовано 03 мая 2019 - 19:07

Закинул немного фоток, из тех, что прислали пользователи:



https://photos.app.g...MLFRNgNzgGx8vV6


  • 0
